Laser 통증치료기 만들어 볼까나?



1. 회로도 구성 요약

본 회로는 저출력 레이저 다이오드를 안전하게 제어하기 위한 구조입니다. 기본 설계는 다음과 같습니다:

AC/DC 어댑터 (12V) → 레귤레이터 → Arduino Nano → PWM 제어
                             ↓
                레이저 드라이버 → 레이저 다이오드
                             ↓
                  LCD 모듈 / 버튼 입력 / 타이머


2. 부품 명세서 (BOM)

번호	부품명	수량	사양/설명	예상 단가 (₩)	구매처 예시
1	레이저 다이오드 (808nm)	1~2	808nm, 200~500mW	15,000	Digi-Key, Alibaba
2	레이저 드라이버	1	정전류, TTL 입력	10,000	엘레파츠

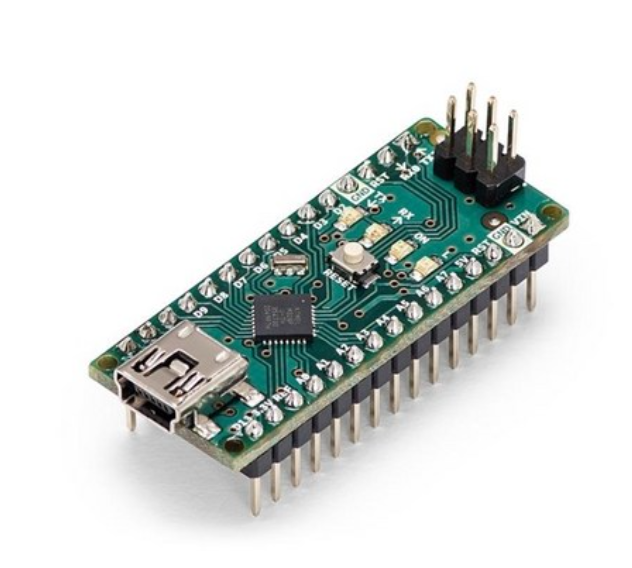

3	Arduino Nano	1	ATmega328	6,000	디바이스마트
4	OLED 0.96"	1	I2C 방식	4,000	ICbanQ
5	버튼 스위치	2	푸시 타입	500	다이소몰
6	AC/DC 어댑터	1	12V 2A	7,000	쿠팡
7	방열판	1	알루미늄 미니형	2,000	디바이스마트
8	쿨링 팬	1	30mm, DC 12V	2,500	다이소몰
9	케이스	1	3D 프린팅	5,000	자가 제작
10	브레드보드/배선	1세트	프로토타입용	3,000	아두이노몰

총 예상 금액: 약 55,000 ~ 70,000원

3. 주요 기능

• 레이저 출력 3단계 조절 (Low / Medium / High)
• LCD로 동작 시간 및 출력 상태 표시
• 1~15분 타이머 기능
• 버튼 입력으로 작동 시작/정지 가능

4. 확장 가능 옵션

• 피부 감지 센서(IR) – 사용 시 자동 작동
• BLE 모듈 – 스마트폰 앱 연동 가능
•  EEPROM 로그 저장 – 치료 이력 저장

5. 요청 시 제공 가능한 자료

• 회로도 이미지 (KiCad 또는 EasyEDA 기반)
• 전체 BOM 리스트 (엑셀 또는 PDF)
• Arduino 코드 예시 (레이저 제어, 타이머 포함)
• 3D 프린팅 STL 파일 (케이스용)
• 견적서 양식 (병의원 납품용)

 6.  요약

레이저 통증치료기는 구조가 비교적 간단하면서도 효과적인 저출력 광치료 장비입니다. 부품은 대부분 일반 전자부품 쇼핑몰 또는 알리바바 등에서 쉽게 구할 수 있으며, Arduino 기반으로 제작 시 손쉽게 커스터마이징도 가능합니다.

상업적 사용 시 의료기기 인증 및 안전기준(IEC 60825 등)을 반드시 확인해야 하며, 테스트용 시제품은 위 구성으로 충분히 제작이 가능합니다.
